車載電子機器の故障の大半は、電源を入れた時に発生します。

　インテリジェントパワーシステム IPS は、その危険性を大幅に軽減します。

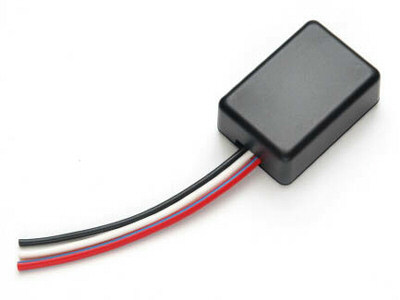

IPS ハードケース

車両の不安定な電源
　車両は家庭に比べて電源環境が非常に悪く、セルモーターの逆起電力や、コイルやリレーのスパイクによる異常高電圧の影響を直接受けます。

　例えばエンジン始動時、スターターが停止した瞬間に数十から数百ボルトが発生する事があります。またリレーやコイルの動作時も、同様に数十から数百ボルトのスパイクが発生します。

　セルモーター起動やライトの点灯時には異常低電圧となり、これも機器に負担をかけます。 また電源の瞬断などの電圧変動により多くの負担が生じます。 さらに、リレーやスイッチの機械的な「ばたつき」によるチャタリングも、放電を伴うような高電圧、短時間での電源オンオフや瞬断が発生します。

　これらの異常高電圧や低電圧、瞬断などに内部素子が耐えられず、多くの車載機器が故障する原因となります。
　特にバッテリーが小さく、発電量の少ない車両やバイクでは電子機器に大きな負担がかかります。

　昨日まで使えていたのに・・・という経験をお持ちの方が多いと思いますが、それは使用中より電源投入時やエンジン始動時に故障する場合がほとんどなのが原因です。

IPS ソフトケース

　インテリジェントパワーシステム IPSには下記の機能があります。

●機器への電源供給を、電源がオンになってから一定時間遅らせます。
●電源が入る瞬間から電圧を監視し、規定値から外れている場合は電源供給を開始しません。
●電源電圧を常時監視し、異常が起こった場合には機器への電源供給を制限します。
●高性能トランジェント電圧サプレッサ(MOV)を装備しており、異常な高電圧を吸収します。
●リレーやスイッチの機械的な「ばたつき」によるチャタリングの影響も完全に排除します。
●100%半導体方式により、オン・オフ時のスパーク発生がありません。

　ヒーターやエアコン、ヘッドランプ点灯時などでは瞬間的に電圧が低下することがありますが、そのような短時間の電圧低下や上昇ではカットされないようにタイムラグを設定しています。
　（ご希望の設定値の製品を選択してください）

　投入タイムラグ、カット電圧、カットタイムラグ、復帰電圧、復帰タイムラグに様々な仕様の用意がありますので、用途に応じて選択してください。

　 IPS10A-xx は自己復帰型ヒューズを内蔵していますので、もしもの過電流による動作停止後も自動で復帰します。

電子機器の保護
電源投入時より電圧を監視します。
異常電圧や電源の瞬断が発生するのは、ほとんどがキーオンかエンジンスタート時です。

オンの待機時間が必要な時
インターバルをおいて電源の供給を開始します。
電源投入時の不安定な電圧から機器を守ります。
電源に遅れて点灯や動作を開始してほしい機器にご使用いただけます。
メーターやフォグランプ、室内灯など、若干遅れて動作するのはクールですが、IPSで簡単に再現できます。

オン時電源監視機能
電圧が規定値を外れている場合、電源の供給を開始しません。
起動時から電源電圧が規定範囲外の場合、電源がオンになりませんので安全です。

バッテリー上がり対策
設定値以下に電圧が下がると、出力をカットします。
例えばヘッドライトを付けっぱなしにしてしまった場合など、バッテリー電圧が一定以下になると電源をカットします。
一度カット電圧を下回ると、復帰電圧を上回らない限り電源の供給が再開されません。
（バッテリーなどの特性に合わせた適正な設定のIPSを選択してください）

再起動時のインターバル
一度規定値を外れて電源カットされると、再度オンになるまでに待機時間があります。

使用用途
● 車載オーディオシステム
● 車載アンプ
● オーディオデジタルアンプ
● 無線機
● GPS機器
● データロガー
● HIDライト
● LEDライト
● 電子パーツなど
● 精密機器や測定器を車両に搭載する場合。
● 特に、バッテリー容量や発電効率の低い車両やバイクで、威力を発揮します。

動作プログラム
IPSには様々な時間や電圧設定の製品があります。ご希望の機能を選択していただけます。

● 電源オンディレイ
● アンダーカットオフ電圧
● アンダーカットオフタイム
● アンダーカットオフ復帰電圧
● アンダーカットオフ復帰タイム
● オーバーカットオフ電圧
● オーバーカットオフタイム
● オーバーカットオフ復帰電圧
● オーバーカットオフ復帰タイム
● ケース　ハードケース ・ ソフトケース

仕様

動作電圧	DC 6.5V から DC 20V
瞬間電流 （2秒以下）	IPS10A-xx　12A  IPS15A-xx　20A
動作電流 （短時間）	IPS10A-xx　10A  IPS15A-xx　15A
動作電流 （連続）	IPS10A-xx　 5A  IPS15A-xx　12A
待機消費電流	5mA 以下
応答速度	約 1mS
設定電圧誤差	±3%
設定時間誤差	±5%

動作電流は周囲温度と環境に左右されますので、容量に余裕を持った製品をお選びください。
瞬間電流の値は保証外です。

ご注意
IPCには電圧を平滑する機能はありません。
トランジェント電圧サプレッサ（MOV）を装備しているモデルは、IPSを装着するだけで車両全体の異常電圧を吸収する効果がありますが、吸収能力には限界があります。
動作までは時間的な遅れが生じます。
設定電圧、設定時間には数パーセントから数十パーセントの誤差があります。
電子機器類を完全に保護することはできません。
ご使用の機器類の保証は一切できません。
ご使用によって生じる損害に対し一切の保証はできませんのでご了承ください。
