DB-B LC-2 4.9センサー空燃比メーターSET
空燃比アンプ LC-2 +メーター DB-B
最終更新日 2017/07/12
DB-B LC-2 4.9センサー空燃比メーターSET
型番 3795
ダイレクト特価 ¥32,550 (消費税込み) 税抜 ¥30,138
 代引手数料 & 送料サービス !
納期約3週間
ご注文

製品特徴

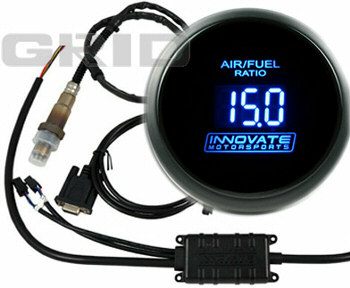

DB-B 空燃比メーターセットは、O2センサーとアンプ、デジタルメーターがセットになった空燃比メーターです。

電源オフで、全面黒
電源オンで青い文字が表示されます。


■温度に影響されにくいワイドバンドUEGOリニアO2センサー使用で非常に正確
■パソコンや周辺機器に接続できる モジュラーチューニングシステムMTS 対応
■応答速度 約80ms以下
■100%デジタル制御により、高速で正確なセンサーコントロールを実現
■ガソリン・ディーゼル・ガスタービンなど、ほとんどのエンジンに対応
■ガソリン・軽油・重油・LPG・CNG・メタノール・エタノールなど、ほとんどの燃料に対応
■高度な解析が可能な、解析ソフトウエアー LogWorks 付属
■大気較正により、従来の「メーカー較正」が不要
■内蔵ファームウエアのアップグレードにより常に最新の機能を維持
※安定した電源供給が必要となります
■ 100%マイクロコンピューターによるディジタル制御
従来のアナログ制御の空燃比計と違い、センサーの性能を最大限引き出します。
電源投入時から、ヒーター温度を常時監視してセンサーを保護します。
排気温度に関わらず、常に最適なヒーター温度を保つように制御します。
異常高温になると、センサーのヒーターを停止し、測定も停止して保護します。
完璧なヒーター制御により、適正かつ最短の時間で使用可能にします。
デジタル制御で可能になった 応答速度81.92 msec 誤差±0.1AFR以下。
A-D コンバーター精度10 ビット(0.0049V 単位)の高分解能。
従来、毎年数万円の費用とダウンタイムが必要だったメーカー較正が不要です。


■DB-Bには、純正O2センサーの出力をエミュレーションできる出力があります。
標準の出力特性

DB-Bは、実際の空燃比に対して、エミュレーション出力の電圧、出力幅を共に設定できます。
上記の設定では、実際の空燃比が13.7ですが、エンジンコンピューターは14.7と判断します。
これにより、自己学習の分を見越した燃料セッティングをする事ができます。

さらに、出力の応答速度を、一定時間遅らせる事ができます。
これにより、一瞬アクセルを開いた領域の自己学習(ROMチューンにとって最もやっかいな学習機能)をキャンセルする事までが可能になります。
自己学習を切ると、エンジンの調子が日々変化しますが、この方法により自己学習機能を生かしたまま燃料セッティングを維持する事ができます。*


■ 一般的な空燃比計と違い、センサー較正が可能
ほとんどの空燃比計は、センサー較正ができませんので、時間とともに誤差が大きくなります。
従来は、較正をするためにセンサーと本体をセットでメーカーに送る手間が必要でした。
DB-B では、ヒーター較正とセンサー較正の二種類を簡単に行えます。
ヒーター較正は、電源を入れるだけで自動でおこなわれ、ヒーターの特性を記憶します。
電源投入時に最短時間で使用可能にするための較正で、冷間時のセンサー故障を防ぎます。

センサー較正は、センサーの個体差や気圧による誤差を修正するための校正です。
空燃比は、高度(気圧)やセンサーの個体差によって変わりますので、較正は必要不可欠です。
較正が可能かどうかは、空燃比計を選ぶにあたって重要な項目です。

※ご注意:DB-B(LC-2) には、データロガー機能がありません。
シリアル(デジタル)・アナログ(2系統※)共、データ出力は可能です。
データのロギングを行うには、データロギングユニット(PL-1)が必要です。
※ご注意:メーター部にてアナログ出力の一つを使用します。
エンジンマネージメント等、アナログ出力をご利用になる機器には注意下さい。


■ 調光機能
減光機能を装備。
スモールライトなどと連動で減光が可能です。


製品仕様

センサー制御部LC-2と同等
空燃比測定範囲 1:7.4 〜 1:88 〜 酸素濃度%(アナログ出力範囲は7.4〜22.4)
サンプリング間隔 1秒あたり 12.21回 (81.92 msec)
分解能 A-D コンバーター精度10 ビット(0.0049V 単位)
測定誤差 ±0.1AFR 以下(メーター表示誤差を除く)
センサー BOSCH製・ワイドバンドUEGOリニアO2センサー
センサー耐熱 標準 エレメント部 920℃以下 六角部 560℃以下
センサー耐熱 最大 エレメント部 1020℃以下 六角部 620℃以下
データロガー なし(パソコンと接続するリアルタイムロギングは可能)
使用可能燃料 ガソリン・軽油・重油・LPG・CNG・メタノール・エタノール他
使用可能エンジン 2ストローク・ガソリン・ターボ・ロータリー・ディーゼル・ガスタービンなど
出力ポート アナログ出力X2 センサー入出力X1 電源X1 シリアル入出力X各1
センサー校正1 空気中酸素濃度によるフリーエアー校正
ヒーター校正2 センサー温度特性自動較正
内部設計 100%ディジタル設計による高信頼性と高精度
アップグレード パソコンによるファームウエアグレードアップ
重量 約260g (ケーブル含む)
ソフトウエアー
内容 データ解析ソフト+LX-2 設定ソフト
パソコン IBM PC/AT互換機(DOS/V)
OS Windows 95 98 Me 2000 XP Vista 7 8
CPU Pentium 300MHz以上
ポート シリアルポート または USBポート(USB-シリアル変換アダプター使用)
ドライブ CD-ROMドライブ または インターネット接続環境
メモリー 48MB以上
ハードディスク 100MB以上の空き容量
ディスプレィ解像度 800 X 600以上
メーター部
電源電圧 DC12V
取付け部直径 52mm
ベゼル外径 57mm
接続方式 アナログ


製品構成

O2センサー制御アンプ LC-2 X 1
8ft(約240cm)標準センサーケーブル X 1
ワイドバンドUEGOリニアO2センサー X 1
センサー取り付けプラグ X 1
メーター本体 X 1
MTSケーブル(パソコン接続用) X 1
取り付けネジセット一式
ソフトウエアー CD-ROM X 1
説明書 X 1
保証書 X 1
